Informatii generale
- Categorie: Roboti
- Judetul: Bistrița Năsăud
- Surse: GitHub - scoala3000/PrimeAcces: Proiect Infoeducatie · GitHub
Descriere
Prime Access este un sistem inteligent de control și monitorizare a accesului, destinat securizării unei uși cu ajutorul unui electromagnet. Ușa poate fi deblocată de la distanță, de pe telefon, prin intermediul unei interfețe web. Sistemul monitorizează permanent starea ușii și poate detecta tentativele de deschidere forțată, oferind avertizări vizuale și sonore.
Tehnologii

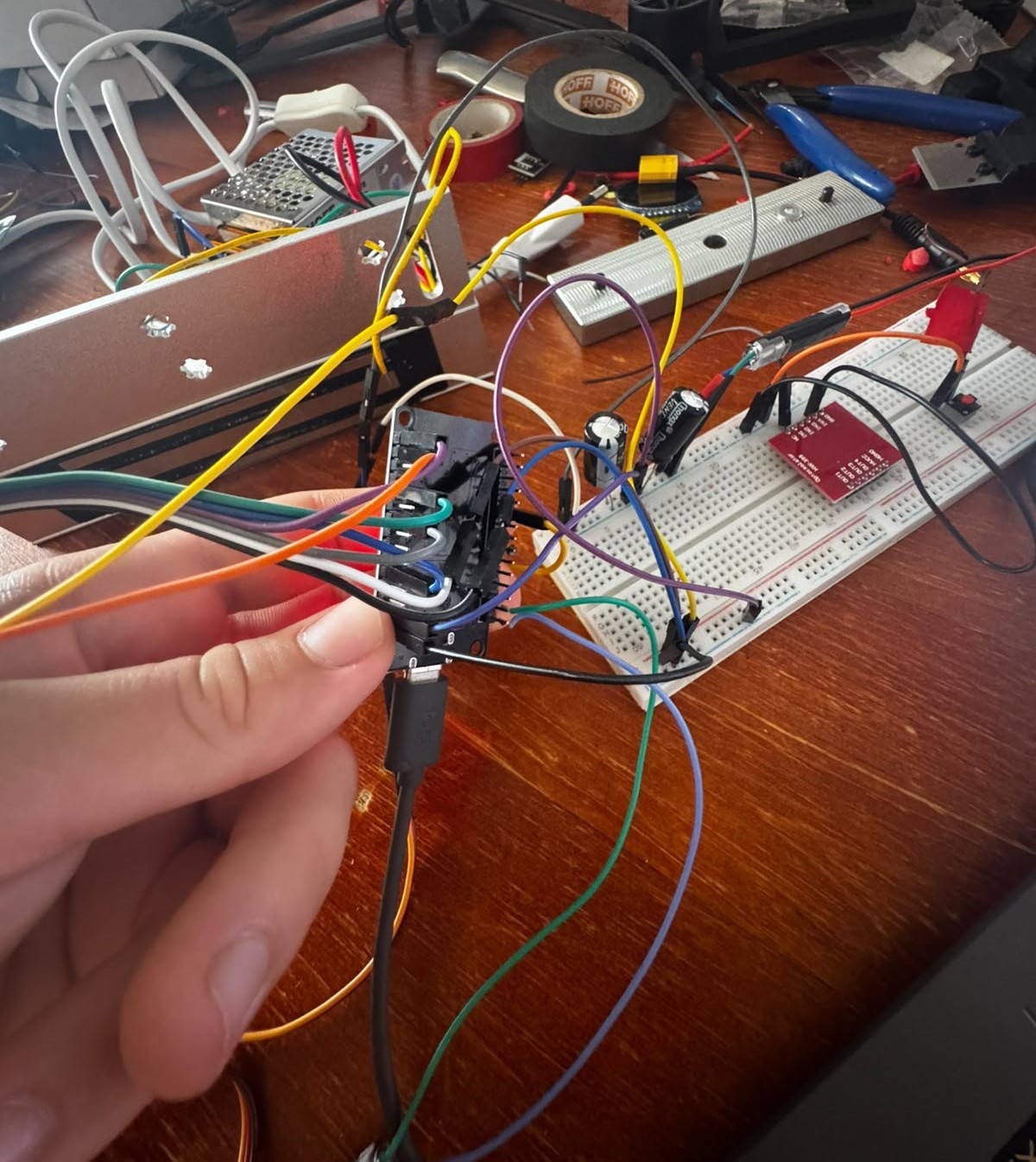

Proiectul utilizează un microcontroler ESP32 conectat la o rețea Wi-Fi. ESP32 găzduiește sau comunică cu o interfață web prin care utilizatorul poate comanda deblocarea ușii folosind telefonul.
Blocarea este realizată cu un electromagnet alimentat la 12 V, care menține ușa închisă. La primirea unei comenzi autorizate din interfața web, ESP32 controlează circuitul de putere al electromagnetului printr-un modul de comandă, întrerupând temporar alimentarea acestuia și permițând deschiderea ușii.
Un senzor magnetic montat pe ușă verifică permanent dacă aceasta este închisă sau deschisă. Dacă ușa este deschisă fără ca sistemul să fi primit anterior o comandă autorizată, evenimentul este interpretat ca o posibilă tentativă de forțare. Sistemul poate activa un buzzer, un LED de avertizare și poate afișa starea pe ecranul TFT.

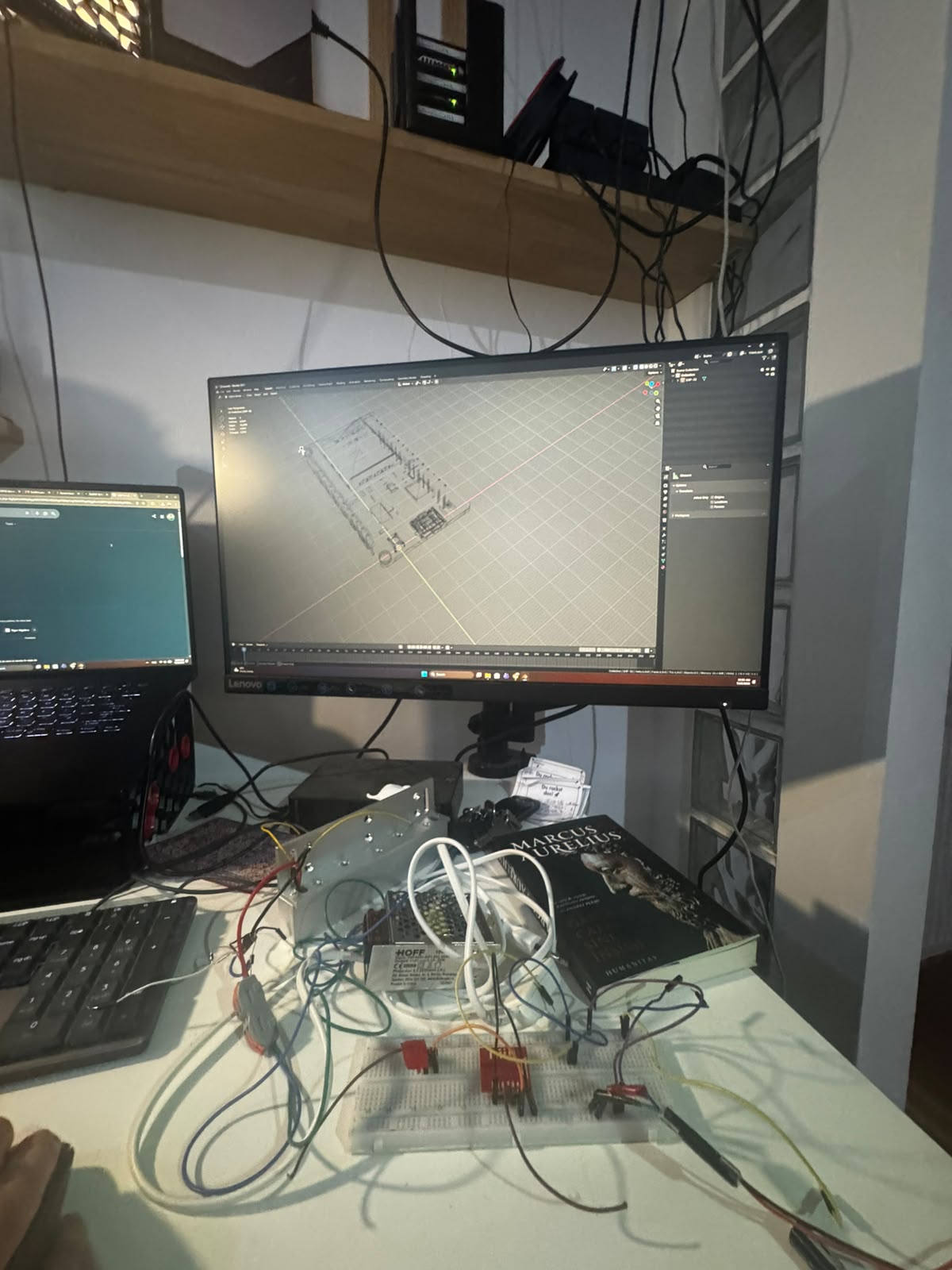

Alimentarea principală este de 12 V, iar un convertor BEC reduce tensiunea la 5 V pentru ESP32 și celelalte componente electronice. Carcasa și elementele mecanice ale prototipului sunt proiectate 3D pentru integrarea componentelor într-un sistem compact.
Cerinte sistem
Cerințe de sistem
Microcontroler ESP32 cu Wi-Fi;
electromagnet pentru ușă, alimentat la 12 V;
sursă de alimentare de 12 V;
convertor BEC de la 12 V la 5 V;
modul de comandă pentru electromagnet, cu releu sau MOSFET;
senzor magnetic pentru detectarea stării ușii;
magnet permanent montat pe partea mobilă a ușii;

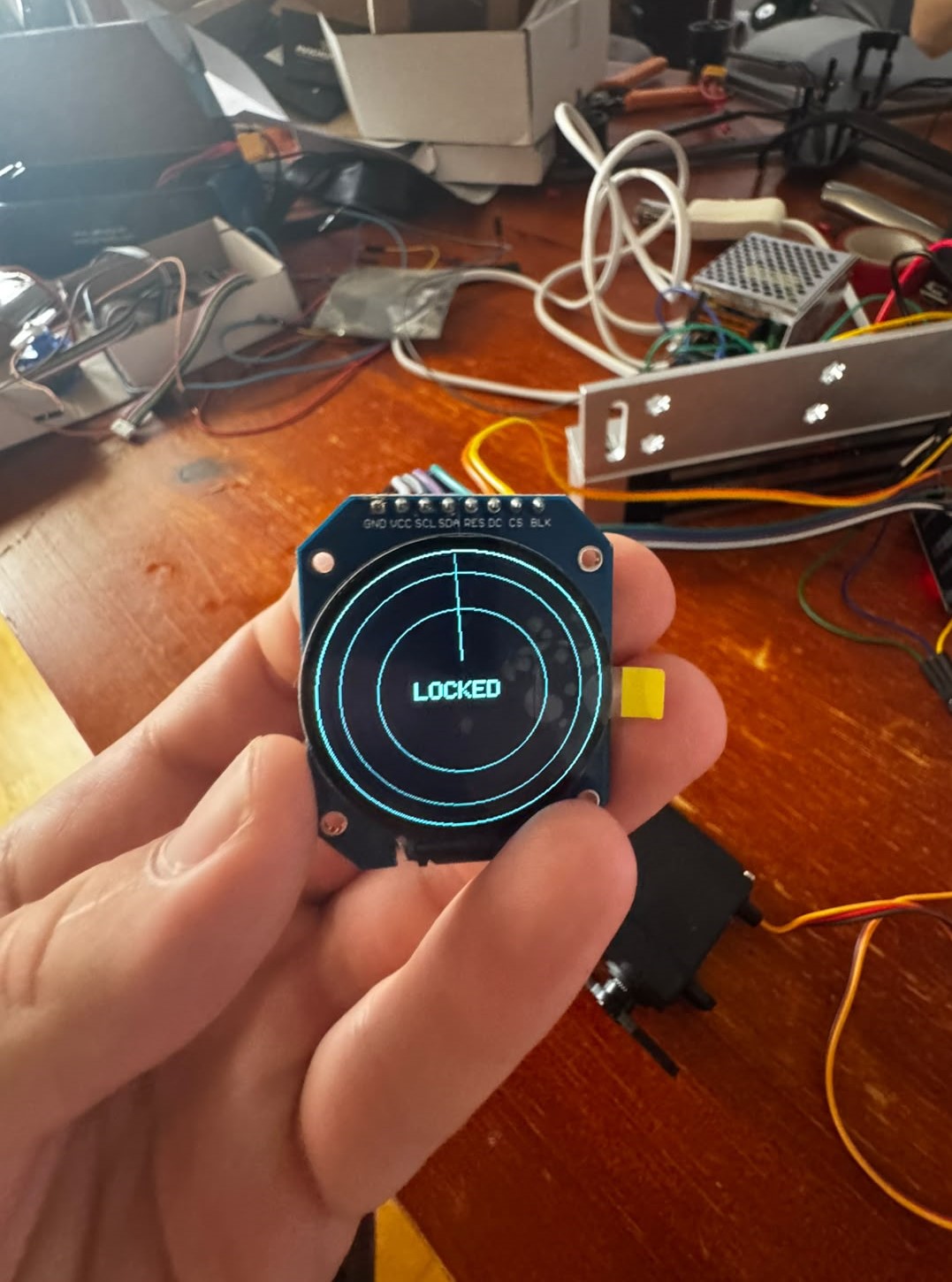

ecran TFT pentru afișarea stării sistemului;
buzzer și LED pentru semnalizarea alarmelor;
telefon, tabletă sau calculator cu browser web;
conexiune Wi-Fi;
Arduino IDE sau PlatformIO pentru programarea ESP32
Realizatori
Paul Baldean
- Scoala: Colegiul Tehnic Infoel
- Clasa: 10
- Judet: Bistrița Năsăud
- Oras: Bistrita
Screenshots
